Projekte im Fokus: Flumenthal

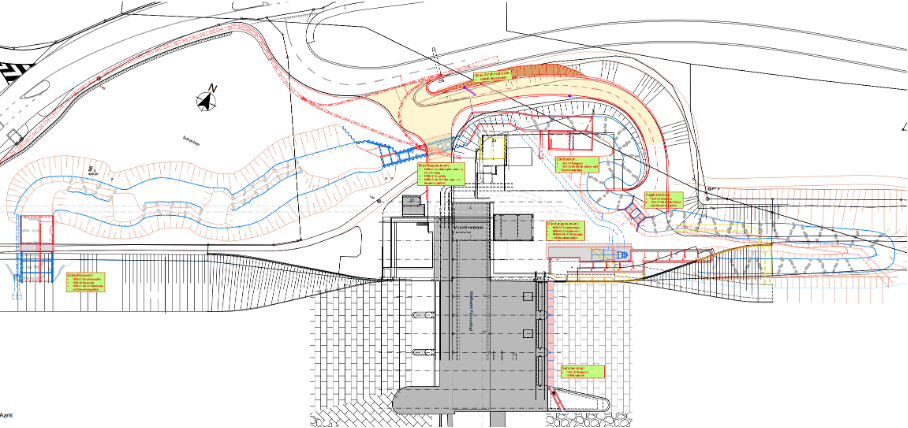

Eine Übersicht der verschiedenen Bauwerke:

Einlaufbauwerk

Abmessung: 22m lang, 10m breit und ca. 3.5m tief

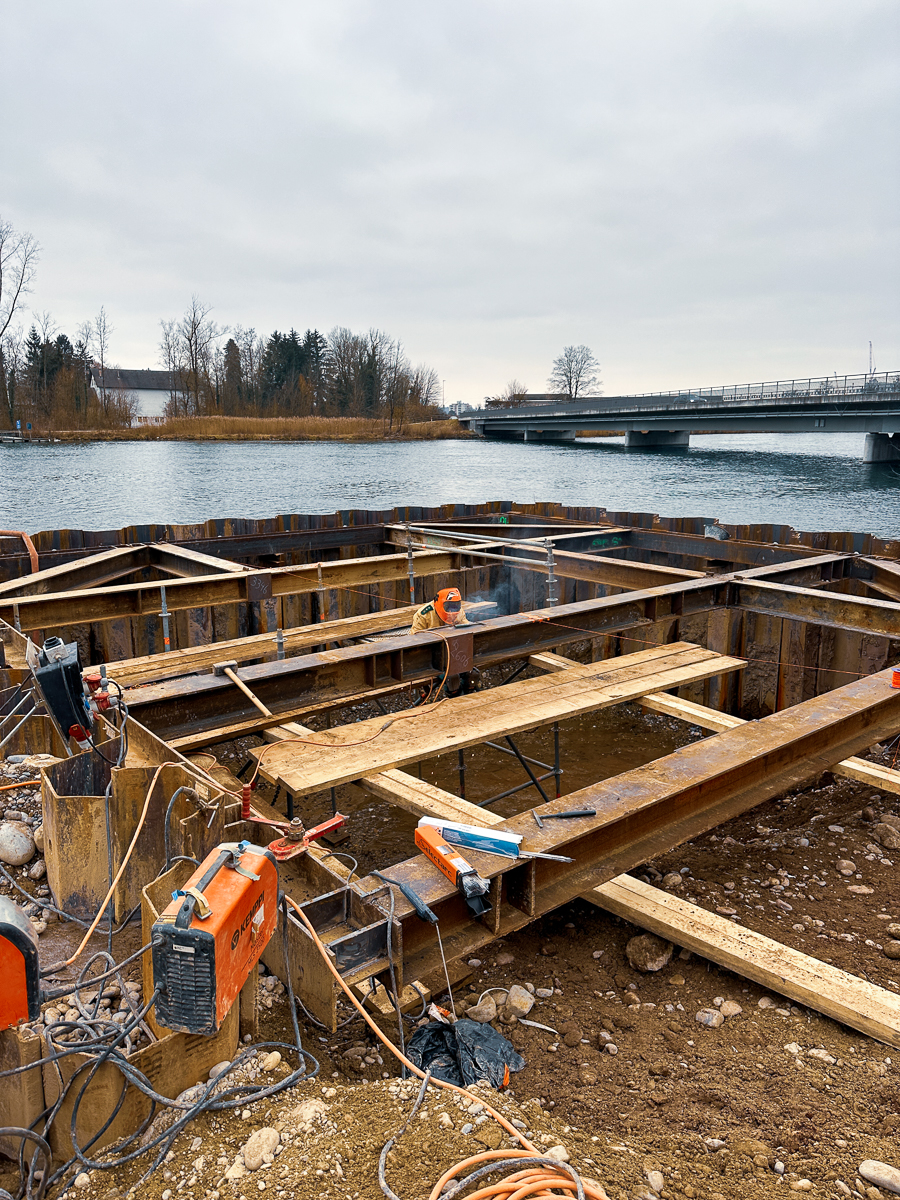

Quer in die Aare einragender Einlaufkanal aus gespriessten Spundwänden und Betonbodenplatte. Aare-Wasserspiegel 3m über die Baugrube

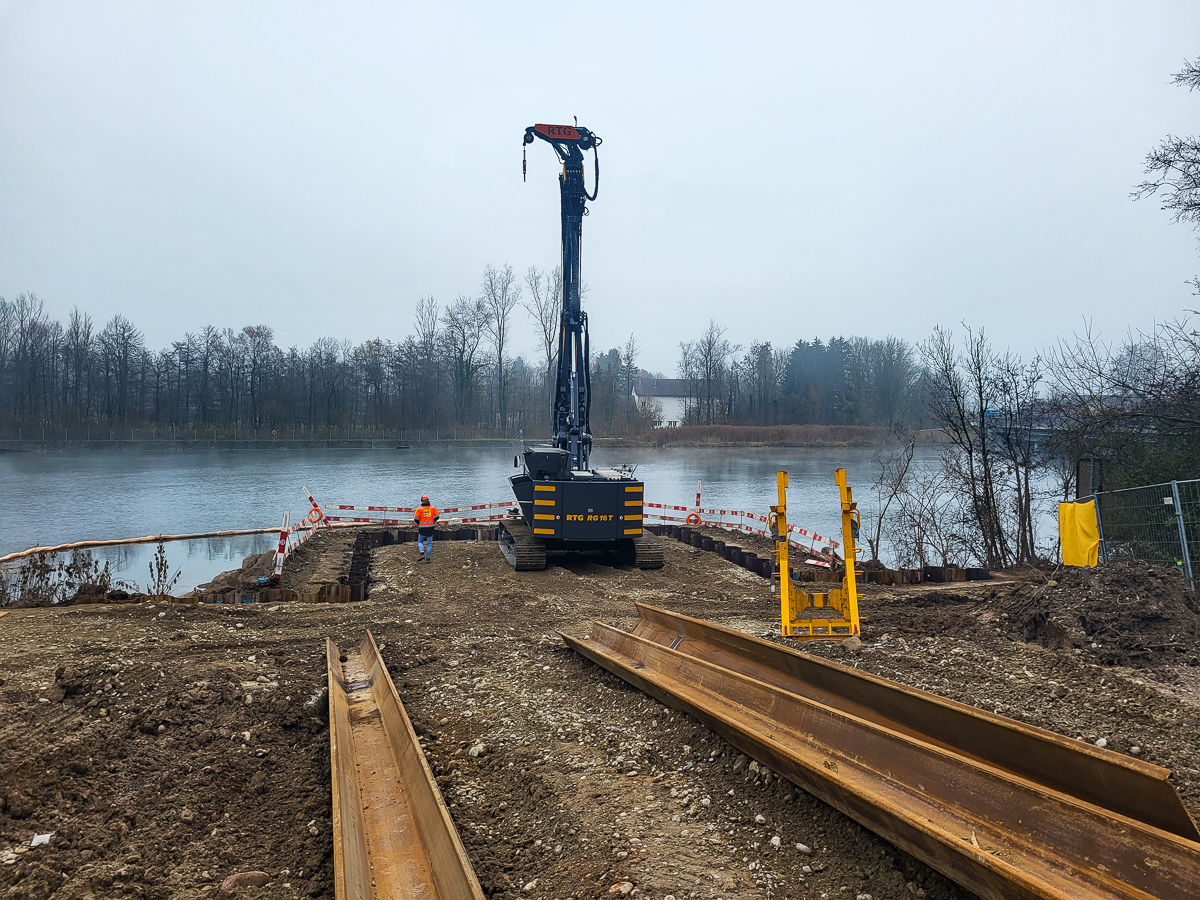

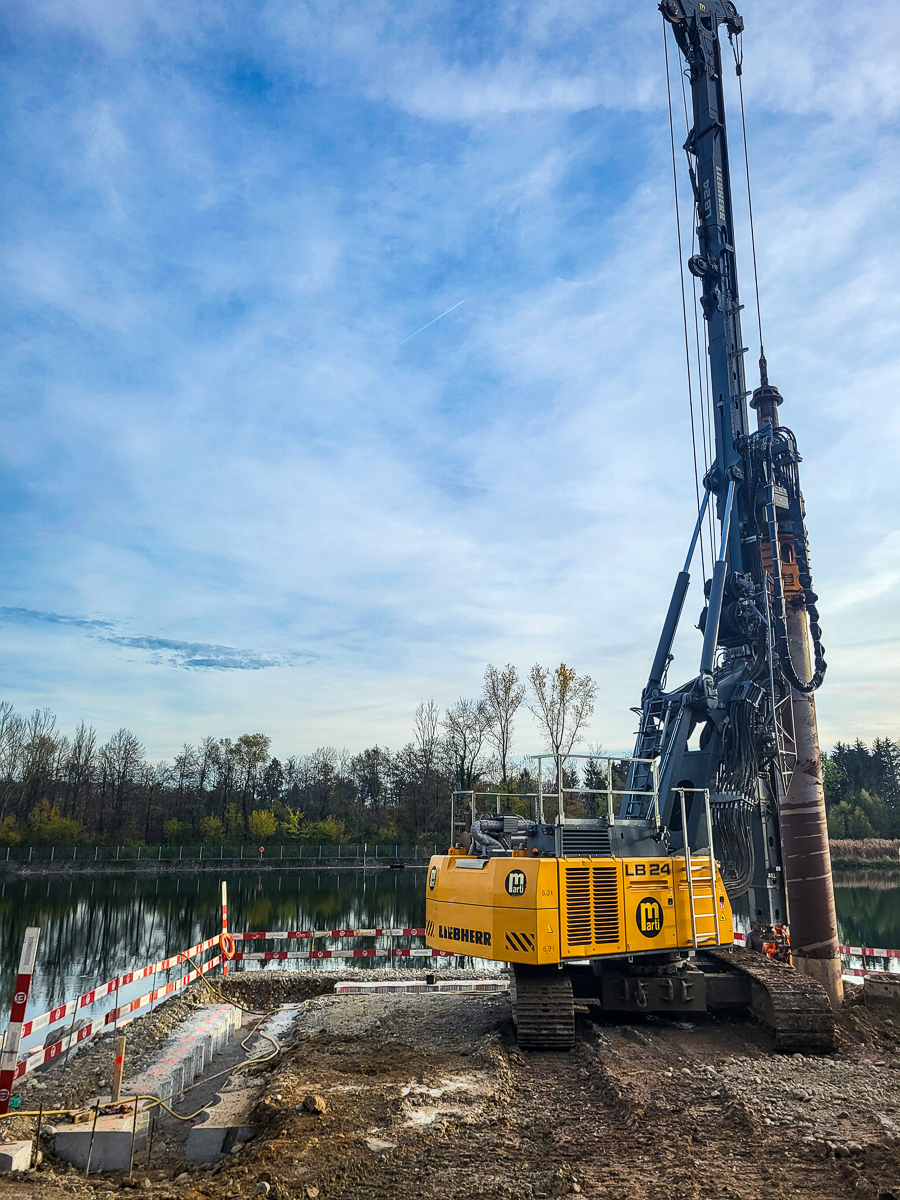

Einbindung der Spundwände in Molasse mit überschneidende Austauschbohrungen und Flüssigboden. Damit wird die Unterspülung und den hydraulischen Grundbruch unterbunden
Zweifeldrige integrale Fussgängerbrücke über den Einlaufkanal aus Stahlbeton

Durchlassbauwerk, Querung 50kV-Kabelrohrblock und Zählbecken

Abmessung: 85m lang, 3.5 bis 10m breit und ca. 2 bis 8m tief

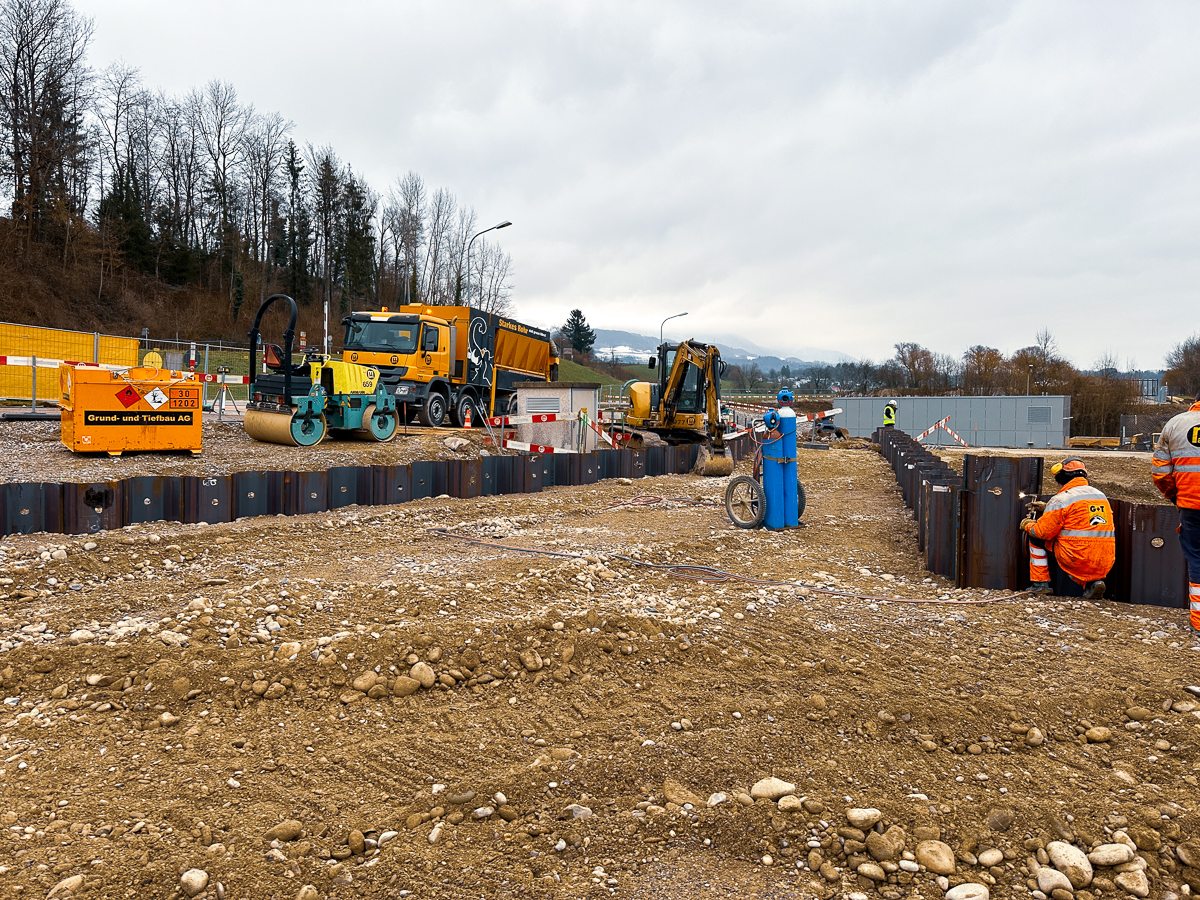

Durchlasskanal bestehend aus gespriessten Spundwänden, Betonbodenplatte und eine Zufahrtsbrücke. Der Kanal durchquert einen 50kV-Kabelrohrblock
Im Bereich des 50-kV Rohrblocks werden die Seitenwände des Kanals in Unterfangungsverfahren erstellt
Integrale Zufahrtsbrücke mit grosser Öffnung fundiert auf Spundwänden, diese sind auf dem Felsen abgestellt.
5m hohe Betonkanalwände als Stützwände an der Zufahrtstrasse
Fisch- und Zählbecken in Stahlbetonbauweise

Eine möglichst wirtschaftliche und sichere Lösung zu finden. Dies betrifft von allen optimierten Bauablauf resp. Vorgängen für die jeweiligen Bauwerke.
Koordination und Abstimmungen mit Netzbetreiber und Energieproduzenten.
Unsicherer Felshorizont und hydrologischen Verhältnisse erschweren die Planung und Ausführung. Zudem ist der Boden im Baugebiet hoch belastet.
Kontrollierter Abbruch der Ufermauer im Unterwasser. Der Abbruch befindet sich unterhalb des Wasserspiegels im Bereich der Ausströmung der Turbine.

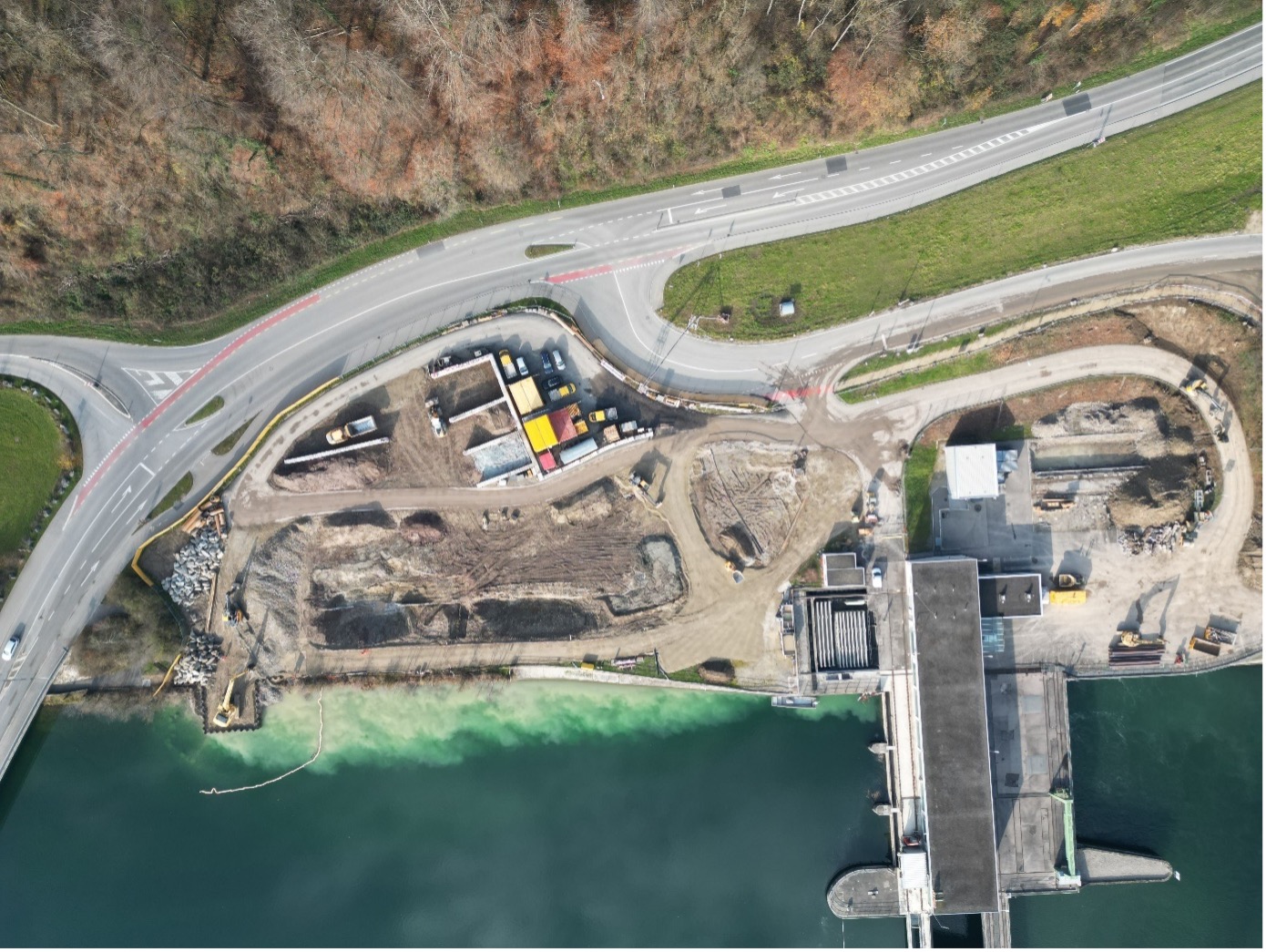

Ersatz Fischaufstiegsanlage beim Kraftwerk Flumenthal
